絲堵SZ1

2016-07-09 13:47:43 | 類別：絲堵

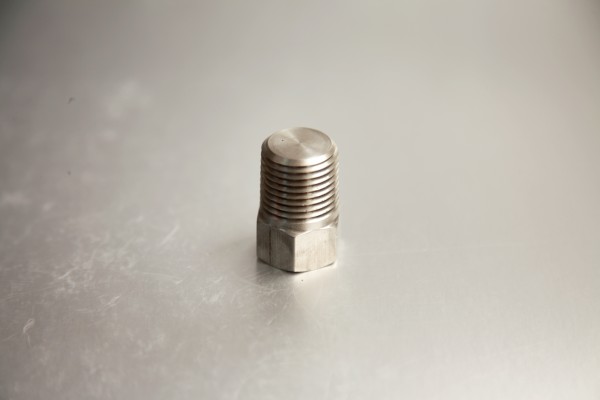

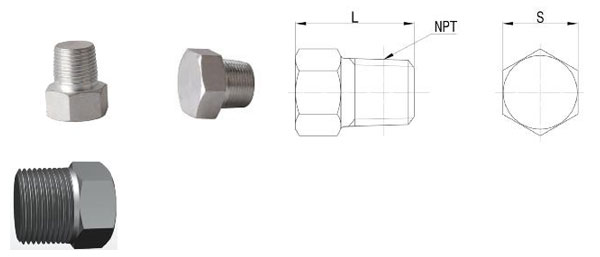

1、絲堵(螺塞)照片和簡圖：

2、材料配置明細欄：

3、規格型號：

4、備注：

①例如產品型號“SZ1-E-CE”表示：絲堵SZ1系列，NPT1/2規格，材料CE配置；

②其它詳見《絲堵技術參數及說明》。

《絲堵技術參數及說明》

1、適用范圍：

應用于平板閘閥、管線閥門、球閥、旋塞閥及注脂密封閥門等油膽輔助密封裝置。

2、執行標準：

此系列產品按照美國石油協會API-6A和API-6D標準設計制造。

3、技術參數：

4、用途：

安裝于閥門底部，用于閥門內腔排除污物。

5、說明：

①表面涂鍍：碳鋼為鍍鋅(Fe/Ep、Zn8～18)或鍍(涂)鎳(Fe/Ep、Cu8Ni8b)

②客戶有其它需要材料(優質碳素結構鋼、合金結構鋼，不銹鋼有馬氏體型、奧氏體型、沉淀硬化型、鐵素型、奧氏體-鐵素型、耐腐蝕合金型、)、材料規格、外型尺寸、長度、安裝聯接螺紋、表面涂鍍等時另商定。

③在客戶沒有規定的情況下產品表面材質標識按我司標準執行。

6、型號編制說明：

6.1、型號編制： SZ 1 - E × 034 AB

6.2、排列順序號： ① ② ③ ④ ⑤ ⑥

① 代表該系列產品代號；

②代表產品結構形狀類別（該系列產品中的一種結構形狀，為“1”系列產品）；

③分隔符號；

④代表聯接螺紋（¹/₂"-14NPT）；

⑤代表產品總長度，取整數，不足三位數前面加“0”

⑥代表材料配置簡寫（AB類配置為316）；

技術支持：盛道美創
