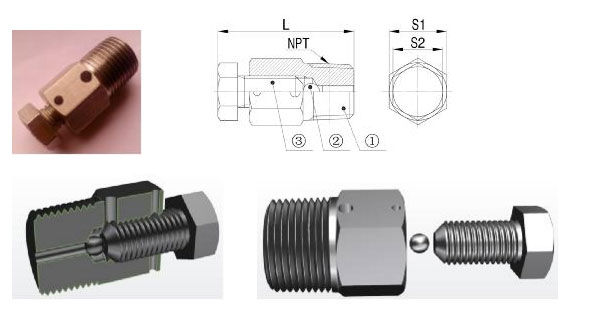

1、泄放閥照片和簡圖：
2、材料配置明細欄：
|
常用材料配置分類 |
各類配置的零件材質 |
||
|
①閥體 |
②鋼球 |
③螺栓 |
|
|
CR |
Q235 |
440C |
1035 |
|
CD |
A105 |
440C |
1035 |
|
CE |
LF2 |
440C |
1035 |
|
AA |
304 |
440C |
304 |
|
AB |
316 |
440C |
316 |
|
FA |
F51 |
YN6 |
F55 |
|
FB |
F53 |
YN6 |
F55 |
|
FC |
F55 |
YN6 |
F55 |
|
NA |
N06625 |
YN6 |
N06625 |
|
NB |
N08825 |
YN6 |
N06625 |
3、規格型號：
|
NPT螺紋規格 |
型號 |
S1 |
S2 |
L |
|
1/8-27 NPT |
DSV2-B |
S14 |
S14 |
40.8 |
|
1/4-18 NPT |
DSV2-C |
S17 |
S14 |
40.8 |
|
3/8-18 NPT |
DSV2-D |
S19 |
S17 |
46.4 |
|
1/2-14 NPT |
DSV2-E |
S22 |
S19 |
52 |
|
3/4-14 NPT |
DSV2-F |
S27 |
S19 |
52.5 |
|
1-11 1/2 NPT |
DSV2-G |
S34 |
S19/S24 |
56.5/64 |
4、備注：
①例如產品型號“DSV2-E-CE”表示：注脂閥DSV2系列，NPT1/2規格，材料配置為CE；
②其它詳見《泄放閥技術參數及說明》。
